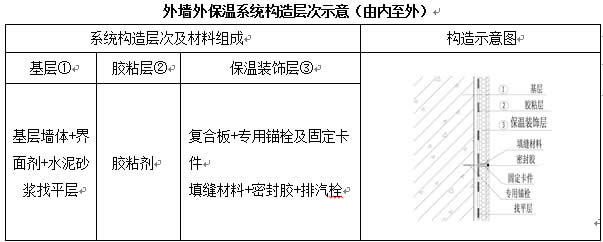

一、 保温装饰复合板外墙外保温系统由胶粘剂、保温装饰复合板、专用锚栓及固定卡件、填缝材料、密封胶组成。其构造层次应符合表的基本构造。

二、1、明确了保温装饰复合板外墙外保温系统的基本构造及组成材料，其节点构造做法符合相关要求。

2、外墙外保温系统的面板厚度应符合下列规定：纤维增强硅酸钙板、纤维水泥平板的厚度不应小于8mm。

三、1、固定卡件应固定在保温装饰复合板的面板上。固定卡件固定在无机面板的侧槽内，插入槽内深度不小于5mm，宽度不小于25mm。

    2、 外墙外保温系统的保温装饰复合板的应用高度小于60m时，粘贴面积应大于50%，当保温装饰复合板的应用高度为60m～80m时，粘贴面积应大于60%，布胶厚度不应小于5mm。单块板长度或宽度不大于300mm时、建筑物阳角300mm范围内、门窗洞口周边150范围内、距室外地坪2m范围内、女儿墙顶或挑檐下300mm范围内及凸窗底板应满贴。

3、保温装饰复合板外墙外保温系统是采用以粘贴锚固结合的粘结方法，粘贴面积不低于50%或60%，主要考虑了风荷载、安全系数以及现场施工的不确定性。专用锚栓及固定卡件的主要作用为：在不可预见的情况下，确保系统的安全性起作用。

四、1、 外墙外保温系统的专用锚栓及固定卡件设置应符合下列规定：

    2、 专用锚栓的塑料膨胀管直径规格不应小于8mm，金属螺钉直径不应小于5mm。

    3、专用锚栓及固定卡件在保温装饰板的四周宜均匀分布，每边不少于2个，当复合板的应用高度小于60m时，间距不大于500mm，固定卡件离板端距离不大于200mm，当保温装饰复合板的应用高度为60m～80m时，间距不大于300mm，固定卡件离板端距离不大于150mm。

    4、 专用锚栓有效锚固深度：钢筋混凝土墙体应不小于30mm；加气混凝土砌体应不小于50mm；其他砌体墙应不小于40mm；空心砌块墙体应采用有回拧功能膨胀锚栓；钻孔深度为有效锚固深度加10mm。

    5、空心砌块壁厚小于20mm厚度时，锚栓固定点处采用扩大预钻孔，灌注水泥砂浆，时效后进行钻锚栓孔深度。

五、1、规定了保温装饰复合板外墙外保温系统专用锚栓锚入各种墙体的有效深度。加气混凝土砌体是一种轻质结构，固定件在该砌体中的抗拉承载力相对较低，应加大其锚固深度。空心砌块的壁厚较薄，达不到锚固深度的要求，因此需采用有回拧功能的膨胀锚栓。

2、 外墙外保温系统应设置排汽栓，在每15m2以内的墙面板缝设一个，排汽栓嵌入板缝后粘贴必须牢固，汽孔不能堵塞。为排除板与基层之间的潮汽，以防止潮气引起的保温装饰复合板鼓涨，以利于保温效果。

3、 外墙外保温系统采用除燃烧性能为A级以外的保温芯材时，应根据有关规定设置水平防火隔离带。防火隔离带应沿楼板或门窗洞口上方位置设置，其高度不应小于300mm，应使用燃烧性能为A级的保温芯材，防火隔离带与基墙应满贴。

4、 根据《民用建筑外保温系统及外墙装饰防火暂行规定》作出的要求。

5、 外墙外保温系统的复合板之间的缝宽宜为8mm～15mm，缝内应采用填缝材料嵌缝，并用密封胶嵌填密实，密封胶最薄处厚度不应小于3mm，其构造见图。

6、对保温装饰复合板外墙外保温系统的板缝、门窗洞口、女儿墙、勒脚、变形缝等构造措施所示图例及说明。勒脚部位保温层应符合上海软土地基的特定条件，其构造做法应控制托架设置高度，并应防止建筑物沉降造成外保温系统构造破坏。

六、 1、 门窗洞口部位的外保温构造应符合以下规定：

2、 门窗外侧洞口四周墙体，保温层厚度不应小于20mm。

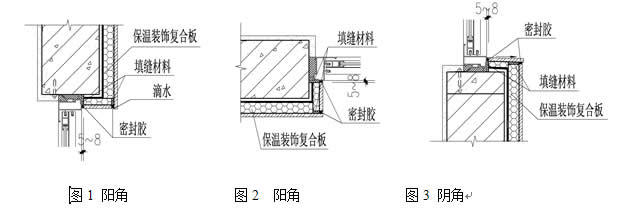

3、 门窗收口部位板与窗框间留5mm～8mm的缝隙,填塞填缝材料并用密封胶嵌缝。

4、 窗台应设排水坡度，坡顶应高出辅框顶10mm且低于窗框泄水孔。窗顶应设滴水线，其构造见图。

5、 系统用于女儿墙保温应设置混凝土压顶或金属板盖板，其中女儿墙内侧保温（可利用屋面保温层上翻）的高度距离屋面完成面不应小于300mm。女儿墙压顶与保温装饰复合板之间的缝应填充弹性保温材料，并用密封胶填密实，其构造见图。

七、1、 外墙外保温勒脚部位600mm高范围内不得采用岩棉带为保温芯材的复合板，复合板下端应留有空隙，空隙下填粗砂，散水与保温装饰复合板之间的缝隙用密封胶填密实，其构造见图。

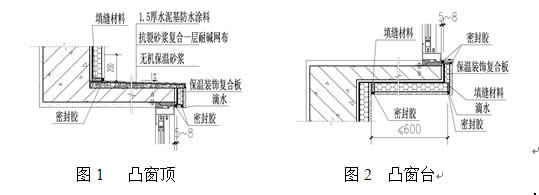

2、 凸窗底板仰贴保温装饰复合板宽度不应大于600mm，且应满贴。凸窗顶板可采用无机保温砂浆作为保温层，且应做好防水构造措施，其构造见图。

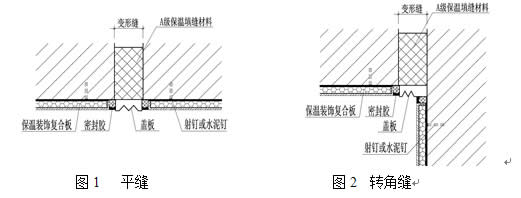

3、 基层墙体设有变形缝时，保温装饰复合板外保温系统在变形缝处断开，缝中可填充软性燃烧性能不低于B1级的保温填缝材料，深度应大于缝宽的3倍且不小于100mm。变形缝盖板固定的射钉或水泥钉应与保温装饰复合板的固定件错开，保温装饰复合板与盖板之间的缝隙用密封胶填密实，其构造见图。

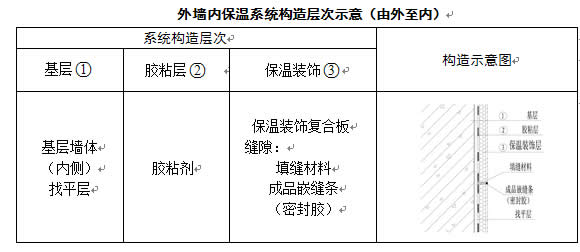

八、1、 保温装饰复合板外墙内保温系统采用粘结方式进行安装，由胶粘剂、保温装饰复合板、填缝材料、密封胶组成。

九、1、明确了保温装饰复合板外墙内保温系统的基本构造及组成材料，其节点构造做法符合相关要求。

2、 保温装饰复合板外墙内保温系统的面板厚度：纤维增强硅酸钙板、纤维水泥平板的厚度不应小于6mm。

3、 保温装饰复合板外墙内保温系统其粘贴面积不应低于40%；在以下部位应采用满贴：门窗洞口四周、阴阳角、顶板下、楼地面上100mm范围内。

十、1、保温装饰复合板外墙内保温系统是采用是粘结方法，粘贴面积不低于40%，主要考虑了安全系数以及现场施工的不确定性。

2、 保温装饰复合板外墙内保温系统在结构热桥部位内表面宜作露点温度核算，必要时在其外墙外侧采取相应的保温措施，并应做好保温装饰复合板的板与板之间接缝以及板与四周墙体和楼板之间的接缝的密封处理，防止出现结露。

十一、1、由于室内结露会恶化环境，有害人体健康。热桥部位易产生结露，因此应采取相应的保温措施。

2、外墙内保温系统的复合板之间的缝宽宜为0mm～8mm，缝内应采用弹性保温填缝材料填缝，并用成品嵌缝条或密封胶嵌缝。保温装饰复合板在内墙阴阳角处可采用板拼接的方法接缝。

3、 保温装饰复合板外墙内保温系统在门窗洞口周边应设厚度不宜小于20 mm保温层，以免出现冷凝水。
